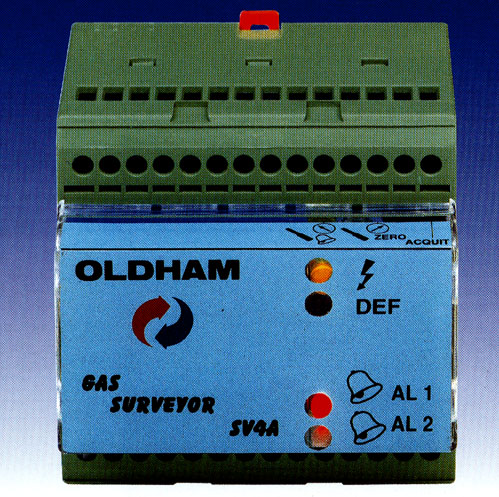

Одноканальное устройство газового контроля SURVEYOR 4A

	Газовый детектор на один канал
	2 настраиваемых порога срабатывания аварийного сигнала
	Встроенные реле
	Источник питания от постоянного и переменного тока
	DIN монтаж
	Разработано для небольших установок
	Низкая цена и простота в установке

БЕЗОПАСНОСТЬ

SURVEYOR 4A СОЗДАН ДЛЯ ОБЕСПЕЧЕНИЯ БЕЗОПАСНОСТИ В КОТЕЛЬНЫХ ИЛИ В ДРУГИХ НЕБОЛЬШИХ УСТАНОВКАХ
В котельных или комнатах для зарядки батарей возможна утечка взрывчатого газа. В этих условиях без системы газового контроля не обойтись. Однако, сложные системы контроля не всегда необходимы. Для этих применений OLDHAM разработала удобную для пользователя систему с низкой ценой, гарантирующую быстрое определение газа, необходимое для полной безопасности, и в дополнение к этому сертифицированную в соответствии с действующими стандартами.

Простота установки и использования

Компактность и тип подключения (тип подсоединения 9,5 х 9,5 х 4,5 см) обеспечивает SURVEYOR 4A легкую интеграцию в электрическую панель на рейке DIN. Детектор, помещенный в зону для контроля, подключается к контрольной станции при помощи трехжильного кабеля длиной до 40 м.

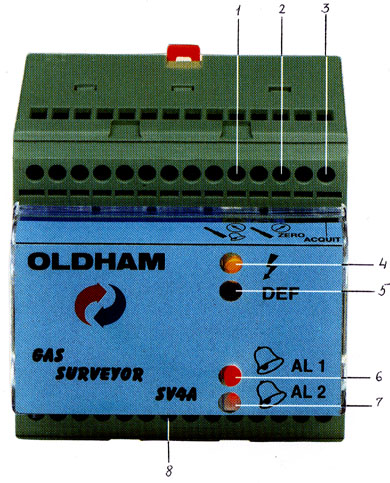

1. Потенциометр установки аварийного сигнала

2. Потенциометр установки нуля

3. Подтверждение

4. Светодиод аварийного сигнала неисправности

5. Светодиод включено/выключено

6. Светодиод аварийного сигнала 1

7. Светодиод аварийного сигнала 2

8. Подключение для источника питания переменного и постоянного тока, датчика, реле аварийного сигнала

Надежность, безопасность

Надежность

Когда содержание газа превысит один или несколько уровней, сработают один или несколько аварийных сигналов. В этом случае, свободные контакты могут дистанционно включить дополнительные устройства, такие как сирена, мигающая лампа, телефонный передатчик, электрическая задвижка ... Специальная цепь контролирует измерительную линию датчика и предупреждает о всех проблемах.

Безопасность

Для максимальной безопасности ручное подтверждение возможно только в случае, когда аварийный сигнал по газу или неисправность линии исчезнут. Однако, в качестве дополнения, SURVEYOR 4A может быть оснащен автоматической системой подтверждения.

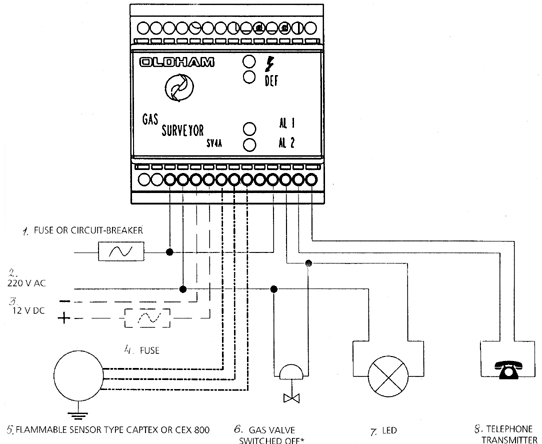

Пример установки

1. Предохранитель или выключатель цепи

2. 220 В переменного тока

3. 12 В постоянного тока

4. Предохранитель

5. Датчик горючих газов типа CAPTEX или CEX 800

6. Переключатель газовой заслонки (Номинальная мощность срабатывания реле: 120 ВА или 30 Вт резистивная)

7. Светодиод

8. Телефонный передатчик

Принадлежности

· Реле мощности

· Электрическая заслонка

· Мигающие лампы аварийного сигнала

· Светодиод

· Телефонный передатчик

· Калибровочный газ

Технические данные

Изготовитель	OLDHAM
Назначение	Контрольная панель датчика горючего газа
Тип	SURVEYOR 4A
Число каналов	1 канал: 1 или 2 датчика
Индикатор	панель
Измерения	Непрерывные
Визуальные аварийные сигналы	- Неисправность: желтый - Первый порог по газу: красный - Второй порог по газу: красный
Звуковой аварийный сигнал	Встроенный
Подтверждение	Ручное (или автоматическое как дополнение)
Источник питания: Переменный ток	- 220 В (от 200 до 250В) - 110 В (от 200 до 250В)
Постоянный ток	- 12 В (от 11,5 до 14В)
Потребляемая мощность	- 3,4 ВА или 2,7 (включая датчик)
Защита	- Предохранитель
Реле: Реле 1	Общее для аварийного сигнала 1 и неисправности
Реле2	Аварийный сигнал 2
Тип контактов	RC реле 1; RC реле 2
Номинальное мощность срабатывания реле	120 ВА или 30 Вт резистивная
Максимальное входное напряжение	240 В переменного тока или 60 В постоянного тока
Максимальный входной ток	1 А
Измерительная линия Кабель	3 проводника
Длина линии	40 м (кабель сечением 1,5 мм²)
Импеданс петли	1,4 Ом
Механические характеристики: Монтаж	На симметричную DIN рейку
Разное: Технология	Поверхностный монтаж компонентов
Индикация включения	Зеленый светодиод
Материал корпуса	Акрилонитрилбутадиенстироловая пластмасса (ABS)
Гарантия	1 год
Габариты	75,5 х 75,5 х 60 мм
Вес	0,320 кг
