Газовый контроль для обеспечения
безопасности
В
промышленности и в муниципальном хозяйстве
использование высокоопасных газов
является частью повседневной жизни.
Токсичные, горючие газы, пониженное
содержание кислорода безусловно опасны, но
об этом часто забывают. Поэтому без
соответствующих систем контроля нельзя
обойтись там, где эти газы присутствуют.
Однако,
сложные системы контроля не всегда
необходимы, и для небольших предприятий
многие пользователи предпочитают
недорогие системы, сочетающие простоту
установки и пользования с надежностью,
быстрым определением газа,
необходимым для полной безопасности.

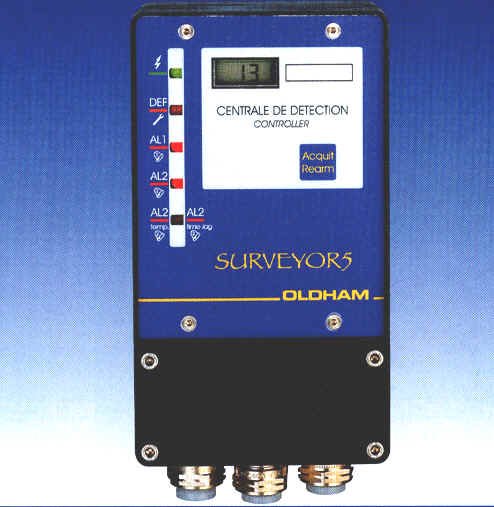

SURVEYOR 5 прекрасно приспособлен к требованиям
таких пользователей.

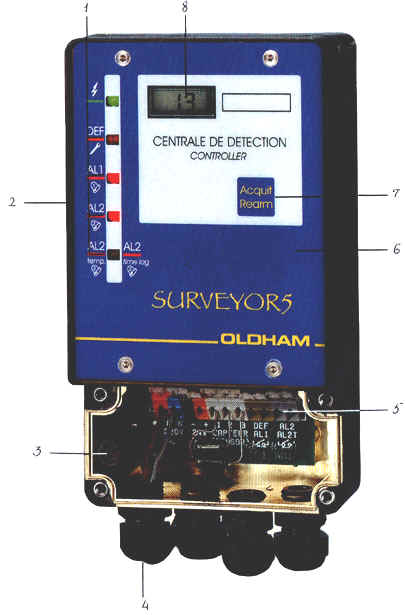

Устройство, готовое к установке
1.
Светодиоды
включения, неисправности, аварийных
сигналов по газу 1,2 и с задержкой
2.
Компактный
корпус из поликарбоната
3.
Защитный
предохранитель
4.
Сальники для 8
мм кабель
5.
Подключения
датчиков при помощи блока безвинтовых
разъемов
6.
Съемная
передняя панель для защиты настроек в
соответствии со стандартами
7.
Ручной или
автоматический сброс аварийного сигнала
8.
ЖКИ
(дополнительно)Компактность,
высокая эффективность и надежность

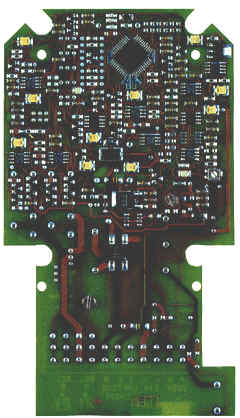

Использующий
микропроцессор и технологию
поверхностного монтажа SURVEYOR 5 обеспечивает
пользователю необыкновенную надежность и
исключительные возможности. SURVEYOR 5
подключается к детекторам, расположенным в
опасных зонах, с помощью трехжильного
кабеля или двухпроводной линии в случае
детектора с выходным сигналом 4-20 мА.
Как
только измеряемая величина превысит по
крайней мере одно из двух установленных
значений, сработает соответствующий
аварийный сигнал. Реле включают другие
устройства (мигающие лампы, гудки, газовые
заслонки, вентиляторы и т. д.). Срабатывание
аварийного сигнала по второму порогу может
быть задержано на 5 - 10 -15 или 20 минут. Линия и
электронная схема постоянно тестируется и
светодиод неисправности показывает
возникновение каких-либо проблем.

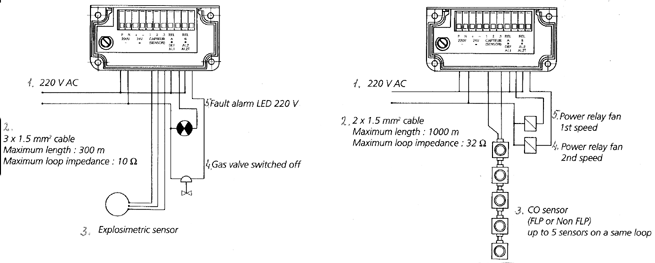

Примеры установки
Для
котельных
1.
220 В переменного тока
2.
Кабель 3 х 1,5 мм2
Максимальная длина: 300 м
Максимальный импеданс петли: 10 Ом
3.
Эксплозиметрический датчик
4.
Перекрывающая газовая заслонка
5.
Светодиод аварийного сигнала
неисправности 220 ВДля
автостоянок
1.
220 В переменного тока
2.
Кабель 2 х 1,5 мм2
Максимальная длина: 1000 м
Максимальный импеданс петли: 32 Ом
3.
Датчик СО (взрывозащищенный или нет),
до 5 датчиков в петле
4.
Вентилятор реле мощности 2 - ая скорость
5.
Вентилятор реле мощности 1 - ая скорость
Технические данные
| Изготовитель |
OLDHAM |
| Назначение |
Устройство
газового контроля с настенным монтажом |
| Емкость |
Один
канал |
| Измерения |
Непрерывные |
| Подсоединение |
Один
детектор токсичных, горючих газов и
кислорода, до 5 датчиков СО (автомобильная
парковка) |
ЖК индикатор (дополнительно):
Измерительная шкала |
от
0 до 10.0, от 0 до 30.0, от 0 до 100, от 0 до 300, от 0
до 1000 |
|
Индикаторы |
5
светодиодов (см. детали в разделе "Аварийные
сигналы") |
Аварийные
сигналы:
Визуальные
сигналы связаны с: |
-
3 порога аварийных сигнала (красные)
-
линия или микропроцессор (постоянно
горящий желтый)
- при
калибровке или тестировании (мигающий
желтый) |
| Задержка
аварийного сигнала по газу |
Срабатывает
после 5 секунд |
| Программирование
аварийного сигнала по газу |
-
Увеличение или уменьшение порогов
срабатывания (окно)
- Защита от сбоев
- Ручное или автоматическое
подтверждение с передней панели,
аварийный сигнал 2 с задержкой 5 - 10 -15 -20
минут |
| Неисправность |
-
Полный тест на короткое замыкание или
разрыв по крайней мере одной линии
- Отображение соответствующем желтым
светодиодом |
| Звуковой
сигнал срабатывает в случае |
-
Неисправности микропроцессора
-
Дефекта соединительного кабеля
- При
продолжительности теста более, чем один
час |
Контрольные
функции:
Доступны после снятия передней панели.
Трехпозиционный переключатель: |
| 1.
Измерения |
|
| 2.
Калибровка |
-
Установка нуля
-
Настройка чувствительности |
| Настройка
порогов срабатывания аварийного
сигнала |
-
Настройка порога срабатывания
аварийного сигнала 2
-
Контроль по светодиоду
* В позиции 2 и 3 светодиод неисправности
мигает, он начинает постоянно гореть
и переключает реле 1 , если этого не
заметили |
Релейная
защита:
Реле |
-
Максимальное количество реле на
SURVEYOR 5 - 2
-
Реле 1: неисправность или аварийный
сигнал 1
- Реле
2: по выбору аварийный сигнал 2
или аварийный сигнал 2 с задержкой |
| Контакты
реле |
Программируются
как размыкающие или размыкающие |
| Измерительный
вход |
|
| Подключение
к: |
-
1 детектор токсичных, горючих газов или О2
- от
1 до 5 парковочных детекторов СО |
| Вход
измерительного сигнала |
-
4 - 20 мА: два провода
- Датчик горючих газов: три провода |
| Импеданс
петли (Ом) |
-
Датчик горючих газов, три провода: 10
-
4 - 20 мА двухпроводной СО: 32
-
Средняя длина линии (в метрах при 20С
при сечении проводника 1,5 мм2)
-
Датчик горючих газов (три провода): 300
м
- 4
- 20 мА двухпроводной СО: 1000 м |
Источник
питания:
Электрический
источник питания |
-
110 или 220 В переменного тока +-
10% 50/60 Гц
- от
21 до 27 В постоянного тока |
| Включение |
Контроль
по зеленому светодиоду |
| Предохранитель |
-
Доступен в блоке подключение для
обслуживания
- Электронный
для 24 В постоянного тока |
| Стабилизация |
Электронный
прерыватель |
| Потребление
энерги |
-
С датчиком горючих газов: 19 ВА или 15
Вт
- С
4-20 мА двухпроводным датчиком СО: 5 ВА или
4Вт |
| Кабельный
вывод |
-
Через 3 сальника
- Максимальный диаметр кабеля: 8
мм |
Разное:
Корпус |
Поликарбонат |
| Рабочий
диапазон температур |
-10
+50 С |
| Температура
хранения |
-20
+55 С |
| Относительная
влажность |
от
0 до 95% не конденсированной |
| Уровень
защиты |
IP
65 |
| Размеры |
194
х 98 х 60 мм |
| Вес |
680
г |
| Монтаж |
Настенный |
| Гарантия |
1
год |
